在污染場地修復工作中，針對高濃度有機物污染土壤一般采用土壤熱脫附修復技術，但目前土壤熱脫附設備都是將污染土壤直接進入設備進行處理，當待處理污染土壤含水率量較高時，不僅大大增加了處理過程中的能耗，而且使得有效停留時間不足，降低了土壤熱脫附設備的處理效率。
土壤熱脫附設備，包括處理設備本體和土壤陳列車，處理設備本體包括殼體，殼體側壁上開有土壤陳列車的進出口，殼體頂部裝有密封蓋，密封蓋上設置有排氣管，殼體底端外壁上設置有進氣管，殼體底端內側設置有與進氣管連接的輸氣主管，輸氣主管兩端分別設有連接頭，輸氣主管中部連接若干根平行的底部散熱管，底部散熱管上開有小孔 ；土壤陳列車包括一個上端敞開的箱體，箱體內底部兩側分別設有可與輸氣主管上的兩個連接頭對接的陳列車內輸氣主管，陳列車內輸氣主管的中部連接若干平行的陳列車內散熱管，土壤陳列車在進入殼體后裝于底部散熱管上方。
從進氣管通入熱解析設備尾氣中的高溫尾氣或直接通入熱空氣，將土壤陳列車推入殼體內部并擺放到位，使陳列車內輸氣主管與殼體底部的輸氣主管連通，卸下密封蓋，用裝載機將土壤裝入土壤陳列車后再關緊密封蓋。系統正常運行后，高溫熱氣由進氣管進入后分成兩部分，一部分直接進入底部散熱管，另一部分通過輸氣主管兩端的連接頭后進入土壤陳列車內散熱管，土壤陳列車內的土壤從各方位均勻受熱，運行過程中產生的尾氣由排氣管排出進行下一步處理。一批土壤處理完畢后，將處理完的土壤傾倒出土壤陳列車。
本發明利用高溫熱量對污染土壤進行加熱、吹掃，主要起到烘干待處理污染土壤的作用，同時對于易揮發性污染物起到解析脫析的作用，起到烘干和凈化土壤的作用。經本設備預處理后的土壤進入熱解析設備后可以節省烘干土壤的能耗，也可以使得有效停留時間增加，提高修復效率。本設備能極大地提高土壤的修復速度，有效降低修復能耗，節約了成本，且操作簡單，實用性強。
土壤熱脫附設備的具體實施方式如下：
以下結合附圖對本發明做進一下說明。

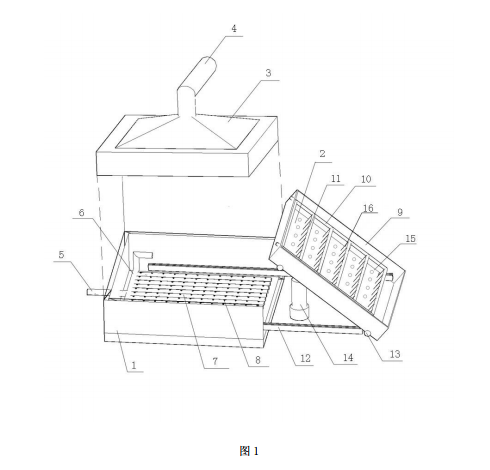

如圖1所示，本發明所述的一種污染土壤處理設備，包括處理設備本體和土壤陳列車。

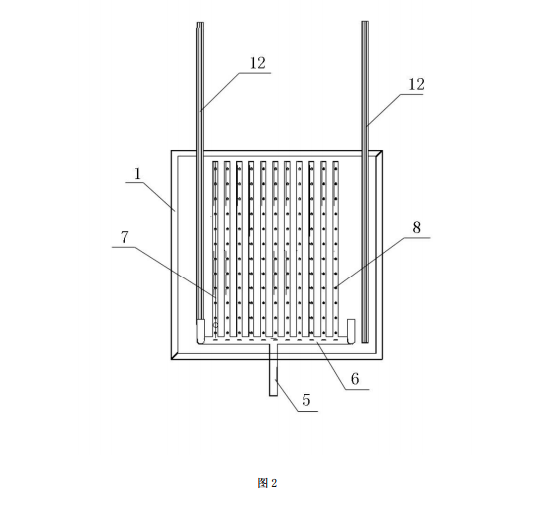

如圖2所示，處理設備本體包括殼體，殼體壁采用隔溫材料制成，殼體側壁上開有土壤陳列車的進出口，殼體頂部裝有密封蓋，密封蓋可卸開，密封蓋上設置有排氣管，殼體底端外壁上設置有進氣管，殼體底端內側設置有與進氣管連接的輸氣主管，輸氣主管與進氣管垂直，輸氣主管兩端分別設有連接頭，輸氣主管中部連接
若干根平行的底部散熱管，底部散熱管上開有小孔，有利于熱氣的散發。
排氣管上裝有引風機，能將土壤預處理設備產生的尾氣從排氣管道抽走。

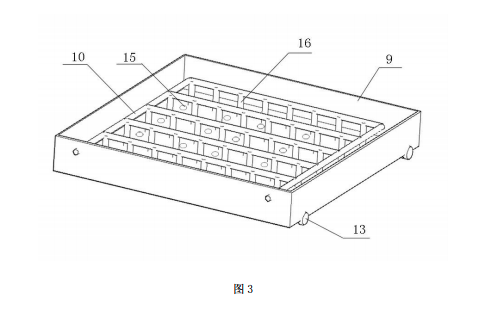

如圖所示，土壤陳列車包括一個上端敞開的箱體，箱體內底部兩側分別設有可與輸氣主管上的兩個連接頭對接的陳列車內輸氣主管，當土壤陳列車在殼體內擺放好后，陳列車內輸氣主管與殼體內的輸氣主管的兩個接頭正好對接，使管道連通。陳列車內輸氣主管的中部連接若干平行的陳列車內散熱管，土壤陳列車在進入殼體后裝于底部散熱管上方。從進氣管通入熱解析設備尾氣中的高溫尾氣或直接通入熱空氣，高溫尾氣或熱空氣的溫度和流量能夠根據土壤污染程度自由控制，通過土壤陳列車內部和處理設備殼體底部分布管道，能夠從各方位排放熱氣來加熱與吹掃土壤。
箱體底部開有透氣孔，透氣孔上裝有濾網，便于處理設備殼體底部的熱氣向箱體內散發，濾網阻止了污染土壤落到殼體底部。
每根陳列車內散熱管下端均連接有豎直支管，支管上開有小孔，有利于熱氣的散發。
